DT型電動推桿的概況：
推桿式電動升降柱是為了實現各種工作平臺的升降而設計的一種產品，產品伸縮范圍大，運行平穩，配合控制器，可以實現兩個推桿同時升降，同步運行。現在就由電動推桿廠家來告訴你選用DT型電動推桿需要注意哪些。
選用須知：
針對工作對象的安裝位置，先確定機型，然后進行受力分析，確定所選用的推力（kg.f）、行程（mm）、速度（mm/s），然后以規格系列表選出合適的推桿。如有特殊要求，本公司可專門為您設計制造您所需的非系列產品。
推桿式電動升降柱是為了實現各種工作平臺的升降而設計的一種產品，產品伸縮范圍大，運行平穩，配合控制器，可以實現兩個推桿同時升降，同步運行。現在就由電動推桿廠家來告訴你選用DT型電動推桿需要注意哪些。
選用須知：
針對工作對象的安裝位置，先確定機型，然后進行受力分析，確定所選用的推力（kg.f）、行程（mm）、速度（mm/s），然后以規格系列表選出合適的推桿。如有特殊要求，本公司可專門為您設計制造您所需的非系列產品。
電動推桿的外接行程裝置，電控箱和支撐架由顧客自備，如需要，我公司可代為配置，但應在訂貨合同中寫明。
電動推桿結構與性能：
1、結構：
電動推桿由電動機、減速齒輪、絲桿、銅螺母、導向套、活塞桿、軸承座、軸承座、彈簧、缸筒座、聯接叉及光電接近開關裝置（用戶選購）等部件所組成。
2、工作原理：
電動機通過一級或二級齒輪減速后，帶動絲杠螺母付，把電動機的旋轉運動變為直線運動，利用電動機正反轉實現推桿往復動作。輸出推拉力相等。通過各種杠桿力臂長度，可以增長行程。
3、過載自動保護功能：
電動推桿內過載自動保護裝置，當推桿行程到極限位置或負載超過額定推力一定數值時，推桿將自動切斷電源，起到保護作用，使電動機及其它構件不致損壞，但不得以此作為正常運行時的限位開關使用。因此要求在本機上另行配置外行程限位開關裝置，本廠可為用戶配置光電接近開關裝置，以控制推桿正常起停。
電動推桿結構與性能：
1、結構：
電動推桿由電動機、減速齒輪、絲桿、銅螺母、導向套、活塞桿、軸承座、軸承座、彈簧、缸筒座、聯接叉及光電接近開關裝置（用戶選購）等部件所組成。
2、工作原理：
電動機通過一級或二級齒輪減速后，帶動絲杠螺母付，把電動機的旋轉運動變為直線運動，利用電動機正反轉實現推桿往復動作。輸出推拉力相等。通過各種杠桿力臂長度，可以增長行程。
3、過載自動保護功能：
電動推桿內過載自動保護裝置，當推桿行程到極限位置或負載超過額定推力一定數值時，推桿將自動切斷電源，起到保護作用，使電動機及其它構件不致損壞，但不得以此作為正常運行時的限位開關使用。因此要求在本機上另行配置外行程限位開關裝置，本廠可為用戶配置光電接近開關裝置，以控制推桿正常起停。

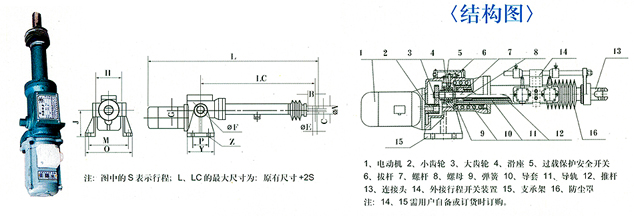

DT型主要技術參數及外形尺寸：
| 型號 |
推力 kg |
速度 （mm/s） |
行程S （mm） |
配用電機 Kw |
L 最小 |
Lc 最小 |
φA | B | C | φE | φF | G | H | J | M | O | P | Y | Z |
重量約 kg |
|
| I | II | ||||||||||||||||||||
| DT25△△ | 25 | 42 | 100～400 | 0.04 | 342+S | 155+S | 24 | 13 | 8 | 6 | 20 | 0 | 85 | 80 | 145 | 175 | 50 | 80 | 4-φ9 | 7.5 | |
| 84 | 0.06 | ||||||||||||||||||||
| DT60△△ | 60 | 34 | 100～400 | 0.06 | 362+S | 140+S | 24 | 20 | 8 | 8 | 20 | 39 | 85 | 80 | 145 | 195 | 70 | 80 | 4-φ9 | 12 | |
| 68 | 0.12 | ||||||||||||||||||||
| DT100△△ | 100 | 42 | 100～600 | 0.12 | 460+S | 240+S | 34 | 20 | 16 | 12 | 25 | 36 | 112 | 130 | 198 | 238 | 75 | 134 | 4-φ14 | 23 | |
| 84 | 0.25 | ||||||||||||||||||||
| DT300△△ | 300 | 42 | 100～800 | 0.37 | 510+S | 245+S | 42 | 20 | 20 | 12 | 25 | 48 | 130 | 152 | 216 | 256 | 75 | 134 | 4-φ14 | 35 | |
| 84 | 0.55 | ||||||||||||||||||||
| DT500△△ | 500 | 50 | 200～800 | 0.75 | 593+S | 276+S | 44 | 20 | 20 | 14 | 35 | 60 | 140 | 170 | 226 | 266 | 75 | 134 | 4-φ14 | 52 | |
| 100 | 1.1 | ||||||||||||||||||||
| DT700△△△ | 700 | 50 | 200～1000 | 0.75 | 585+S | 267+S | 52 | 25 | 20 | 14 | 35 | 67 | 150 | 190 | 236 | 276 | 93 | 163 | 4-φ14 | 63 | |
| 100 | 1.1 | ||||||||||||||||||||
| DT1000△△△ | 1000 | 50 | 200～1000 | 1.5 | 75 | ||||||||||||||||
| 100 | 1.5 | ||||||||||||||||||||
| DT1600△△△ | 1600 | 50 | 200～1000 | 2.2 | 722+S | 248+S | 64 | 35 | 35 | 25 | 25 | 99 | 240 | 200 | 346 | 526 | 120 | 160 | 8-φ17 | 90 | |
| 3.0 | |||||||||||||||||||||
| DT2500 | 2500 | 50 | 300～1600 | 4 | 912+S | 317+S | 78 | 35 | 35 | 25 | 40 | 123 | 300 | 230 | 436 | 666 | 140 | 190 | 8-φ | 230 | |
| DT3200 | 3200 | 50 | 300～1600 | 5.5 | |||||||||||||||||
| DT4000 | 4000 | 50 | 300～1600 | 5.5 | |||||||||||||||||
| DT5000 | 5000 | 6.6 | 300～1600 | 1.5 | |||||||||||||||||
