電液推桿
當前位置：首頁 > 推桿產品 > 電液推桿 >
DYTP型平行式電液推桿是一種機、電、液、儀一體化的執行機構，它以液壓缸為主體，電動機、油箱、油泵、濾油器、液壓控制閥組合的總成。電動機、油泵、液壓控制閥和液壓缸可裝在同一軸線上，也可按需要裝置在不同軸上，中間有油箱和安裝支座，只需接通電動機的控制電源，即可使活塞桿位移往復運動。活塞桿的伸縮由電動機的正反向旋轉控制。
注：可根據用戶要求，電動推桿廠家在額定的范圍內進行無級調節。
DYTP型平行式電液推桿的維護：
1、為保證高壓油管的使用壽命，要用膠皮把油管固定好。
2、使用液壓油要定期過濾或者替換，一年一次或根據實際工作自定周期。
3、長期閑置不用，在投入使用前要對電機進行絕緣檢查。
DYTP型平行式電液推桿簡易故障排除：
1、剛安裝時不能動作，查電機未運行或油量不足。
2、使用一段時間后不能動作，拆下液控落塞，清洗液控閥閥芯，替換液壓油。
3、使用長時間后，推桿空載能夠推拉，帶負載不能攤位。替換油缸內活塞上孔用密封件。
4、密封面滲漏，替換密封件，如油塞桿伸出處滴油，替換軸用密封件。
距離及高空危險地區，并可和計算機聯網進行集中（程序）控制。
注：可根據用戶要求，電動推桿廠家在額定的范圍內進行無級調節。
DYTP型平行式電液推桿的維護：
1、為保證高壓油管的使用壽命，要用膠皮把油管固定好。
2、使用液壓油要定期過濾或者替換，一年一次或根據實際工作自定周期。
3、長期閑置不用，在投入使用前要對電機進行絕緣檢查。
DYTP型平行式電液推桿簡易故障排除：
1、剛安裝時不能動作，查電機未運行或油量不足。
2、使用一段時間后不能動作，拆下液控落塞，清洗液控閥閥芯，替換液壓油。
3、使用長時間后，推桿空載能夠推拉，帶負載不能攤位。替換油缸內活塞上孔用密封件。
4、密封面滲漏，替換密封件，如油塞桿伸出處滴油，替換軸用密封件。
距離及高空危險地區，并可和計算機聯網進行集中（程序）控制。

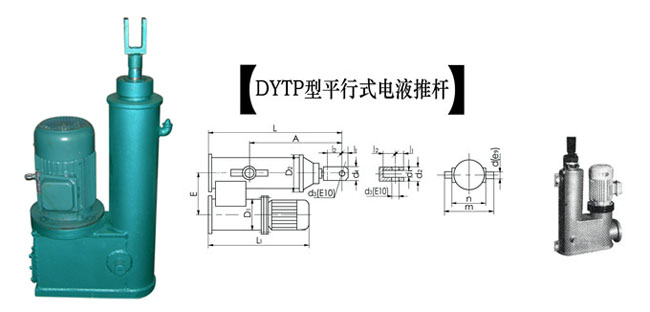

DYTP型平行式電液推桿外形尺寸及安裝尺寸：
| 型號 | 外形尺寸 | 安裝尺寸 | |||||||||||||||
| D1 | D2 | E | S<500 | S>500 | A | d1 | d2 | d3（E10） | d4 | L1 | L2 | m | d（e9） | m | |||
| L | L1 | L | L1 | ||||||||||||||
| DYTP450-/110 | 160 | 175 | 220 | 460+S | 520 | 385+S | 615 | 200+s | 36 | 60 | 16 | 50 | 20 | 60 | 180 | 30 | 240 |
| DYTP700-/110 | 160 | 175 | 220 | 460+S | 550 | 385+S | 630 | 200+s | 36 | 60 | 16 | 50 | 20 | 60 | 180 | 30 | 240 |
| DYT1000-/110 | 160 | 175 | 220 | 460+S | 560 | 385+S | 655 | 200+s | 36 | 60 | 16 | 50 | 20 | 60 | 180 | 30 | 240 |
| DYTP1750-/90 | 160 | 175 | 220 | 480+S | 595 | 405+S | 690 | 200+s | 40 | 64 | 20 | 50 | 20 | 70 | 180 | 30 | 240 |
| DYTP2500-/90 | 160 | 175 | 220 | 480+S | 595 | 405+S | 690 | 200+s | 40 | 64 | 20 | 50 | 20 | 70 | 180 | 30 | 240 |
| DYTP3000-/90 | 160 | 175 | 220 | 480+S | 595 | 405+S | 690 | 200+s | 40 | 64 | 20 | 50 | 20 | 70 | 180 | 30 | 240 |
| DYTP4000-/80 | 160 | 175 | 220 | 480+S | 615 | 405+S | 710 | 200+s | 40 | 64 | 20 | 50 | 20 | 70 | 180 | 40 | 260 |
| DYTP5000-/60 | 160 | 210 | 220 | 480+S | 615 | 405+S | 760 | 200+s | 40 | 64 | 20 | 50 | 20 | 70 | 210 | 40 | 270 |
| DYTP6000-/60 | 160 | 230 | 240 | 510+S | 615 | 405+S | 710 | 200+s | 40 | 72 | 25 | 60 | 25 | 65 | 240 | 50 | 340 |
| DYTP7000-/50 | 160 | 230 | 240 | 510+S | 615 | 435+S | 710 | 200+s | 40 | 72 | 25 | 60 | 25 | 65 | 240 | 50 | 340 |
| DYTP8000-/50 | 160 | 230 | 260 | 530+S | 665 | 455+S | 760 | 200+s | 40 | 72 | 25 | 60 | 25 | 65 | 240 | 50 | 340 |
| DYTP10000-/40 | 200 | 250 | 280 | 550+S | 665 | 475+S | 760 | 200+s | 40 | 72 | 25 | 60 | 25 | 65 | 260 | 50 | 360 |
| DYTP15000-/35 | 200 | 270 | 290 | 565+S | 850 | 490+S | 945 | 200+s | 50 | 110 | 30 | 70 | 40 | 90 | 280 | 60 | 400 |
| DYTP20000-/25 | 200 | 290 | 320 | 590+S | 880 | 515+S | 975 | 200+s | 60 | 125 | 40 | 90 | 50 | 120 | 320 | 60 | 440 |
DYTP型平行式電液推桿的性能參數：
| 型號 | 額定輸出力（10N） | 額定速度（mm/s） | 電機型號 | 行程制造范圍 | 速度制造范圍（mm/s） | ||
| 推力 | 拉力 | 推速 | 拉速 | ||||
| DYTP450-/110 | 450 | 310 | 110 | 140 | Y802-4-0.75KW | 50-800 | 10-110 |
| DYTP700-/110 | 700 | 510 | 110 | 140 | Y90S-4-1.1KW | 50-1500 | 10-110 |
| DYT1000-/110 | 1000 | 750 | 110 | 140 | Y90L-4-1.5KW | 50-1500 | 10-110 |
| DYTP1750-/90 | 1750 | 1300 | 90 | 115 | Y110L1-4-2.2KW | 50-2000 | 10-90 |
| DYTP2500-/90 | 2500 | 2050 | 90 | 115 | Y100L2-4-3KW | 50-2000 | 10-90 |
| DYTP3000-/90 | 3000 | 2500 | 90 | 115 | Y100L2-4-3KW | 50-2000 | 10-90 |
| DYTP4000-/80 | 4000 | 2950 | 80 | 100 | Y112M-4-4KW | 50-2000 | 10-80 |
| DYTP5000-/60 | 5000 | 3300 | 60 | 90 | Y112M-4-4KW | 50-2000 | 10-60 |
| DYTP6000-/60 | 6000 | 3800 | 60 | 90 | Y132S-4-5.5W | 50-2500 | 5-60 |
| DYTP7000-/50 | 7000 | 4500 | 50 | 75 | Y132S-4-5.5W | 50-2500 | 5-50 |
| DYTP8000-/50 | 8000 | 5000 | 50 | 80 | Y132S-4-7.5W | 50-2500 | 5-50 |
| DYTP10000-/40 | 10000 | 6500 | 40 | 60 | Y132S-4-7.5W | 50-2500 | 5-40 |
| DYTP15000-/35 | 15000 | 11000 | 35 | 45 | Y132S-4-7.5W | 50-2500 | 5-35 |
| DYTP20000-/25 | 20000 | 15000 | 25 | 35 | Y132S-4-7.5KW | 50-2500 | 5-25 |
注：
1、上列表中所列電機的電壓等級為380V，防護等級為IP44，絕緣等級為8級。
2、超出列表的行程式制造范圍或速度制造范圍的，另行注明，否則按表內技術參數制造。
3、表中速度范圍為水平使用時的范圍，向上或向下使用的速度均為水平使用的二分之一。
4、表中所列的電機型號及功率，指該型號推桿在額定輸出力、額定速度為大值時的功率，電機功率與推桿推力、速度成正比。
1、上列表中所列電機的電壓等級為380V，防護等級為IP44，絕緣等級為8級。
2、超出列表的行程式制造范圍或速度制造范圍的，另行注明，否則按表內技術參數制造。
3、表中速度范圍為水平使用時的范圍，向上或向下使用的速度均為水平使用的二分之一。
4、表中所列的電機型號及功率，指該型號推桿在額定輸出力、額定速度為大值時的功率，電機功率與推桿推力、速度成正比。
