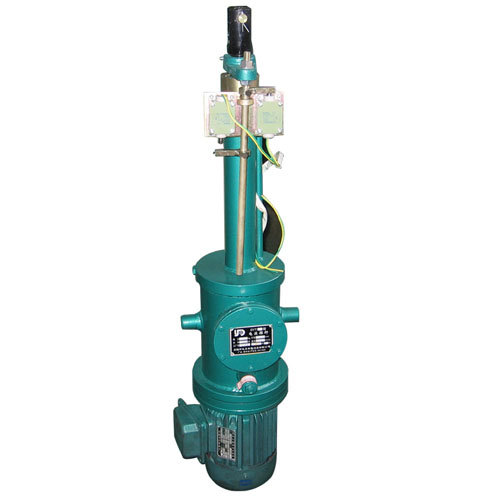

DYTZ電液推桿簡稱整體直式電動電液推桿，是一種適用于往復推拉直線（或往復旋轉一定角度）運動，可用于上升、下降或夾緊工作物的場所，也可用于遠距及高空危險地區，并可和計算機聯網進行集中（程序）控制的動力源。現已應用于冶金、礦山、煤炭、電力、機械、糧食、水泥、化工、水利、運輸等行業，是不可缺少的通用動力源。
DYTZ型整體直式電液推桿工作原理與結構簡介：
1、工作原理電液推桿以電動機為動力源，通過雙向齒輪泵輸出壓力油，經油路集成塊的控制，至油缸，實現活塞桿的往復運動。
2、過載自動保護功能電液推桿工作時，當活塞桿所受外力超過調定的輸出力或活塞到終點電機仍在轉動，路中的油壓增高調定的限額，溢流閥迅速而準確的溢流，實現過載保護，電機雖在轉動，但會燒毀。
3、自鎖功能：電液推桿的油路集成塊中，設計了壓力自鎖機構，電機停止，活塞桿能自鎖在一定位置上，處于保壓狀態。
注：可根據用戶要求，在額定的范圍內進行無級調節。
DYTZ型整體直式電液推桿參數：
工作環境溫度：-35℃~60℃
相對濕度：<95%
無強烈震動。
滿負荷工作時，不應超出推拉力。
海拔高度符合GB755規定。
DYTZ型整體直式電液推桿工作原理與結構簡介：
1、工作原理電液推桿以電動機為動力源，通過雙向齒輪泵輸出壓力油，經油路集成塊的控制，至油缸，實現活塞桿的往復運動。
2、過載自動保護功能電液推桿工作時，當活塞桿所受外力超過調定的輸出力或活塞到終點電機仍在轉動，路中的油壓增高調定的限額，溢流閥迅速而準確的溢流，實現過載保護，電機雖在轉動，但會燒毀。
3、自鎖功能：電液推桿的油路集成塊中，設計了壓力自鎖機構，電機停止，活塞桿能自鎖在一定位置上，處于保壓狀態。
注：可根據用戶要求，在額定的范圍內進行無級調節。
DYTZ型整體直式電液推桿參數：
工作環境溫度：-35℃~60℃
相對濕度：<95%
無強烈震動。
滿負荷工作時，不應超出推拉力。
海拔高度符合GB755規定。
DYTZ型整體直式電液推桿技術參數（選型表）：
| 型號 |
額定輸出力 （10N） |
額定速度 （mm/s） |
電機型號 |
行程制造范圍 （mm） |
行程制造范圍 （mm） |
||
| 推力 | 拉力 | 推速 | 拉速 | ||||
| DYTZ450-/110 | 450 | 310 | 110 | 140 | Y802-4-0.75KW | 50-800 | 10-110 |
| DYTZ700-/110 | 700 | 510 | 110 | 140 | Y90S-4-1.1KW | 50-1500 | 10-110 |
| DYTZ1000-/110 | 1000 | 750 | 110 | 140 | Y90L-4-1.5KW | 50-1500 | 10-110 |
| DYTZ1750-/90 | 1750 | 1300 | 90 | 115 | Y100L1-4-2.2KW | 50-2000 | 10-90 |
| DYTZ2500-/90 | 2500 | 2050 | 90 | 115 | Y100L2-4-3KW | 50-2000 | 10-90 |
| DYTZ3000-/90 | 3000 | 2500 | 90 | 115 | Y100L2-4-3KW | 50-2000 | 10-90 |
| DYTZ4000-/80 | 4000 | 2950 | 80 | 100 | Y112M-4-4KW | 50-2000 | 10-80 |
| DYTZ5000-/60 | 5000 | 3300 | 60 | 90 | Y112M-4-4KW | 50-2000 | 10-60 |
| DYTZ6000-/60 | 6000 | 3800 | 60 | 90 | Y132S-4-5.5KW | 50-2500 | 5-60 |
| DYTZ7000-/50 | 7000 | 4500 | 50 | 75 | Y132S-4-5.5KW | 50-2500 | 5-50 |
| DYTZ8000-/50 | 8000 | 5000 | 50 | 80 | Y132M-4-7.5KW | 50-2500 | 5-50 |
| DYTZ10000-/40 | 10000 | 6500 | 40 | 60 | Y132M-4-7.5KW | 50-2500 | 5-40 |
| DYTZ15000-/35 | 15000 | 11000 | 35 | 45 | Y132M-4-7.5KW | 50-2500 | 5-35 |
| DYTZ20000-/25 | 20000 | 15000 | 25 | 35 | Y132M-4-7.5KW | 50-2500 | 5-25 |
| 型號 | 外形尺寸（mm） | 安裝尺寸（mm） | |||||||||||
| L | L1 | D1 | A | l1 | 2 | d(e9) | m | n | d1 | d2 | D3(E9) | d4 | |
| DYTZ450-/110 | 880+s | 635+s | 200 | 620+1/2S | 20 | 60 | 30 | 240 | 180 | 20 | 50 | 15 | 50 |
| DYTZ700-/110 | 895+s | 635+s | 200 | 620+1/2S | 20 | 60 | 30 | 240 | 180 | 20 | 50 | 16 | 50 |
| DYTZ1000-/110 | 920+s | 635+s | 200 | 620+1/2S | 20 | 60 | 30 | 240 | 180 | 20 | 50 | 16 | 50 |
| DYTZ1750-/90 | 990+s | 670+s | 250 | 650+1/2S | 20 | 70 | 30 | 240 | 180 | 40 | 64 | 20 | 50 |
| 50DYTZ2500-/90 | 990+s | 670+s | 250 | 650+1/2S | 20 | 70 | 30 | 240 | 180 | 40 | 64 | 20 | 50 |
| DYTZ3000-/90 | 990+s | 670+s | 250 | 670+1/2S | 20 | 70 | 30 | 240 | 180 | 40 | 64 | 20 | 50 |
| DYTZ4000-/80 | 1010+s | 690+s | 250 | 670+1/2S | 20 | 70 | 40 | 240 | 180 | 40 | 64 | 20 | 50 |
| DYTZ5000-/60 | 1055+s | 715+s | 250 | 670+1/2S | 20 | 70 | 40 | 270 | 210 | 40 | 64 | 20 | 50 |
| DYTZ6000-/60 | 1075+s | 735+s | 300 | 700+1/2S | 25 | 65 | 50 | 340 | 240 | 40 | 72 | 25 | 50 |
| DYTZ7000-/50 | 1075+s | 735+s | 300 | 700+1/2S | 25 | 65 | 50 | 340 | 240 | 40 | 72 | 25 | 60 |
| DYTZ8000-/50 | 1095+s | 755+s | 300 | 700+1/2S | 25 | 65 | 50 | 340 | 240 | 40 | 72 | 25 | 60 |
| DYTZ10000-/20 | 1190+s | 795+s | 300 | 700+1/2S | 25 | 65 | 50 | 360 | 260 | 40 | 72 | 25 | 60 |
| DYTZ15000-/20 | 1270+s | 835+s | 300 | 700+1/2S | 40 | 90 | 60 | 400 | 280 | 50 | 110 | 30 | 70 |
| DYTZ20000-/20 | 1470+s | 980+s | 300 | 750+1/2S | 50 | 120 | 60 | 440 | 320 | 60 | 125 | 40 | 90 |
