電動電液推桿的主要結構

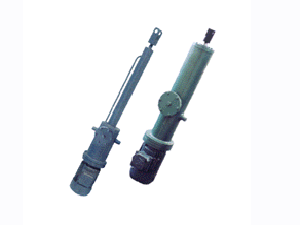

電動電液推桿是一種新型的電動執行機構，電動電液推桿主要由電機、推桿和控制裝置等機構組成的一種新型直線執行機構，可以實現遠距離控制、集中控制。電動電液推桿在一定范圍行程內作往返運動，一般電動電液推桿標準行程在100，150，200，250，300，350，400mm，特殊行程也可根據不同應用條件要求設計定做。電動電液推桿可以根據不同的應用負荷而設計不同推力的電動電液推桿，一般其大推力可達6000N，空載運行速度為4mm~35mm/s，電動電液推桿以24V/12V 直流永磁電機為動力源，把電機的旋轉運動轉化為直線往復運動。推動一組連桿機構來完成風門、閥門、閘門、擋板等切換工作。采用電動電液推桿作為執行機構不僅可減少采用氣動執行機構所需的氣源裝置和輔助設備，也可減少執行機構的重量。氣動執行機構在整個控制運行過程中都需要有一定的氣壓，雖然可采用消耗量小的放大器等，但日積月累，耗氣量仍是巨大的。采用電動電液推桿執行機構，在改變控制開度時，需要供電，在達到所需開度時可不再供電，因此從節能看，電動推桿執行機構比氣動執行機構有明顯節能優點。適用于遠距離操縱而廣泛用于電力、化工、冶金、礦山、輕工、交通、船舶等部門的風門、閥門、閘門等機構的啟閉、物料裝卸、流量控制等。現已被越來越多的部門肯它來代替機構手、液墳閥、減速傳動機構的自動裝置。
